1.  设备功能

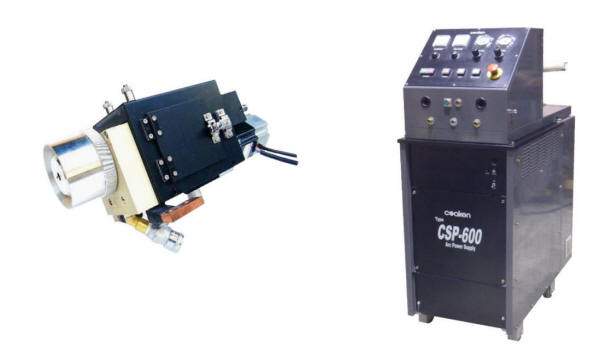

1-1.  PGH型电弧喷枪



(1)     概述

This arc gun can spray well soft metals such as zinc, tin alloy and aluminum as

well as stainless-steel and carbon-steel wires.

The PGH Arc gun is set two Wire Feed Rolls driven by AC Servomotor and which

feed wires smoothly to the gun head through the nozzles and generate arcing.

Followings are outlines of each part.

此电弧喷枪可以很好地喷涂软金属如锌、锡合金和铝，以及不锈钢和碳钢等丝材。 PGH型电弧喷枪设计两个带伺服马达驱动的送丝轮，保证两路丝材平稳顺利通过枪头的导电喷嘴，从而形成电弧。



下列为每一部分的概括。



(2) 送丝轮

送丝轮设计位于喷枪的两侧。 送丝轮设计V型沟槽来匹配喷涂丝材直径，每个V型槽设计是通过上压轮压紧将丝材输送到枪头。

送丝轮根据直径丝材的来选择使用。 上压轮设定压力弹簧是为了单独调整压力。



(3) 驱动

交流伺服马达设置位于喷枪，通过涡轮带动驱动轴旋转从而驱动送丝轮。 两个送丝轮设计通过键和弹簧螺母固定在驱动轴的两侧。



(4) 枪头

带角度的导电咀排列确保丝材在接触点交叉，喷嘴和电力电缆连接提升了供电效率。

丝材支撑插入送丝轮确保丝材稳定输出。

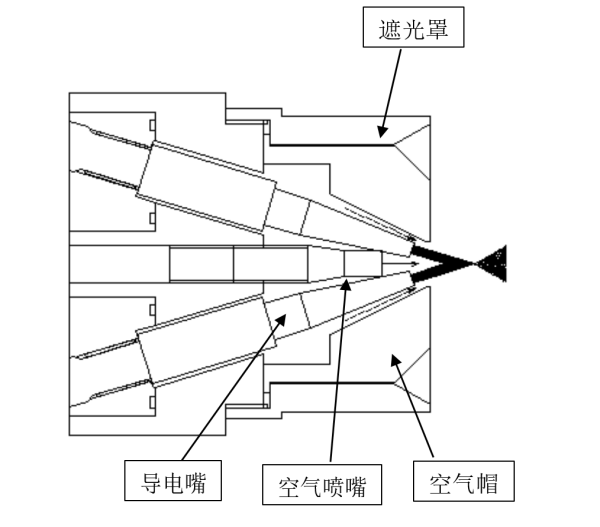

(5) 精细雾化组件

此组件可以确保喷涂涂层雾化均匀。 功能上，该组件为主气喷嘴设置位于电弧交点之后，辅气帽排布在喷嘴的周围，确保雾化充分， 涂层更加细腻。







(6) 喷枪电源电缆接头

接头位于喷枪前端下方，从供电电源通过电源电缆连接。 电缆的末端压接接触件，用螺栓固定在喷枪端接头。



(7) 空气软管接口

有两路空气软管接口，一个为主气另一个为辅气。 主气接口位于喷枪尾部中心处。 辅气接口位于喷枪前部的下方。 空气软管从送丝装置连接至此处。

1-2. CWF型送丝机

(1) 概述

此送丝机可以很好地输送喷涂用软金属如锌、锡合金和铝以及不锈钢和碳钢等丝材。 此送丝装置采用4只通过交流伺服马达驱动的送丝轮，通过送丝管将丝材平稳地输送到喷枪。



下列为每一部分的概括。



(2) 送丝轮

送丝轮设计位于送丝装置的两侧。 送丝轮设计V型沟槽来匹配喷涂丝材直径，每个V型槽设计是通过上压轮压紧将 丝材输送到枪头。

送丝轮根据直径丝材的来选择使用。 上压轮设定压力弹簧是为了单独调整压力。





(3) 驱动

交流伺服马达设置位于送丝单元，通过涡轮带动旋转从而驱动送丝轮。 两个送丝轮设计通过键和螺母连接固定在驱动轴的两侧。





(4) 喷枪马达接头

喷枪马达接头于送丝装置前部中心。 这些接头是用于喷枪电源电缆和编码器电缆。 喷枪电缆接头固定于此 (两个位置)。





(5) 主气输出

主气输出装置位于送丝装置前部左侧。 喷枪主气软管就在此连接。





(6) 辅气输出

辅气输出装置位于送丝装置前部的右边。 喷枪辅气管路就设计在这里。





(7)  电源 I/0 按钮

此按钮位于送丝装置的面板上。 此按钮是关于电源控制。



(8) 喷涂按钮

此按钮在送丝装置上用于启动/关闭喷涂 ON/OFF。





(9) 压缩空气按钮

这是气体开关 ON/OFF。 此按钮适用于测试和设定喷涂气体。





(10) 送丝按钮

这是丝材送丝开关 ON/OFF。 此按钮用于测试和点动送丝。





(11)  电压表・电流表

电压表和电流表位于送丝装置的面板上。 通过这些表进行喷涂参数设定和显示。





(12) 电压调校

电压的调整设置通过在送丝机前部面板的旋钮手柄。



(13) 电流调校

电流的调整设置通过送丝机前部面板上的电流旋钮。





(14)  主气・辅气 压力表

通过这些仪表设定喷涂压力。





(15) 气体压力调整旋柄

主气和辅气的调整旋柄位于送丝装置的面板上。气体压力是涂层质量的重要因素。





(16) 线撑夹快插件

线撑夹位于送丝机构的两侧。设置插入每个线撑夹到在送丝管端部的正极 (＋)和负极 (－)。



(17) 丝材校直器

送丝机配备2路丝材校直器



(18) 空气输入接头

空气输入装置位于送丝机背面中心。设计特殊的接头位于入口处。 金属喷涂用的空气必须清洁和干燥。(G3/4")



(19) 急停按钮

这个按钮位于送丝机的面板上。 当按下这个按钮，电源被切断，喷涂立即停止。

急停恢复, 将这个按钮顺时针旋转释放, 并且按下 「POWER」 按钮。



1-2.  CSP型电源
　

型号		CSP-600
项目
额定输入电压		200V±10%
相/线		3P / 3W
额定频率		50 / 60 Hz
额定输入功率		50 kVA
工作电流范围	100%	60 ～ 600 A
输出电压范围		20 ～ 55 V
尺寸		508(W)×1017(D)×894(H) (mm)
重量		280 kg



CSP型电源特点

此电源为Coaken EAS-WD电弧喷涂系统开发，它具备恒压特征。良好的电气控制技术确保非常稳定、高速度和高效率的喷涂。特殊设计的镇流器确保稳 定的喷涂过程，获得细小均匀的雾化颗粒。



(1) 电源电缆接头

电源电缆接头位于电源前部的下方。 连接完毕后，盖好接头盖。



(2) 电弧电源指示灯

此警示灯位于电源模块前部的右边。 当断路器的输入电源开关板开启时，此指示灯亮起。 在需要检查电源接头或维护之前，确保断开开关板断路器，并且确认指示灯灭并且没有损坏。



(3) 报警指示灯

此警示灯位于电源模块前部的右边。 当电源发生故障，红色亮起，电源模块就会自动停止。



(4) 保险丝

5A的保险丝安装在电源模块的前部右边。



(5)主电源开关

此开关位于电源模块前部的右边。 接通断路器面板开关后，此按钮接通，风扇旋转，激发电源回路。
