|
涂层表面粗糙度的控制
随着钢铁、包装等行业的迅速发展，对HVOF涂层的表面粗糙度提出越来越多的要求。过去许多厂家采用调整喷砂工艺，用常规-45/+15微米的粉末喷涂来获得不同的粗糙度。但喷砂控制范围十分有限，过度喷砂会在基底表面形成内应力、形成倒钩和砂粒镶嵌，对涂层性能不利。
另外一种常用的粗糙度控制方法是采用喷涂不同粒度分布的粉末来获得。图1是不同平均粒度的WC/12Co粉末获得的喷涂态粗糙度。涂层喷涂态的粗糙度可以在2－7微米间调节。图2为不同的粉末粒度范围与粗糙度的对照。

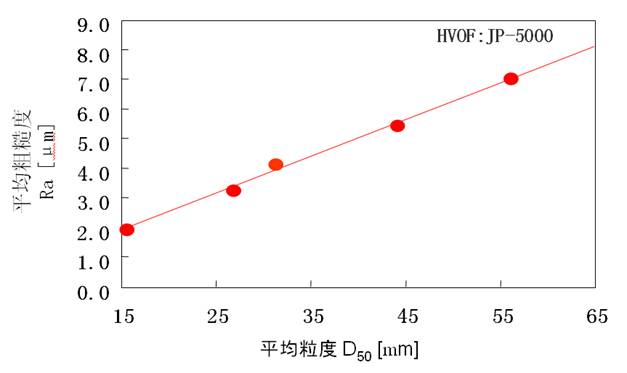

图1 WC/12Co粉末的平均粒度与涂层喷涂态粗糙度的关系
Fig 1 Relationship between powder D50 and
coating surface roughness

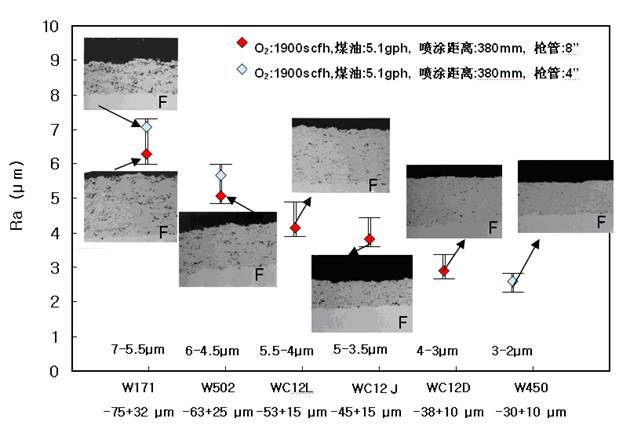

图2 不同粒度的WC/12Co粉末粒度范围与获得的涂层粗糙度
Fig 2 Attainable
surface roughness under different WC/12Co powder size distribution
热喷涂技术专家|铝扁管喷锌机|JP-5000|等离子喷涂|喷锌机|热喷涂|火焰喷涂|电弧喷涂|超音速火焰喷涂|高速火焰喷涂|HVOF|HVAF|等离子喷涂|爆炸喷涂|喷涂设备|热喷涂材料|热喷涂粉末|冷喷涂|辅助设备|除尘器|隔声房|喷砂机
|
.jpg)
